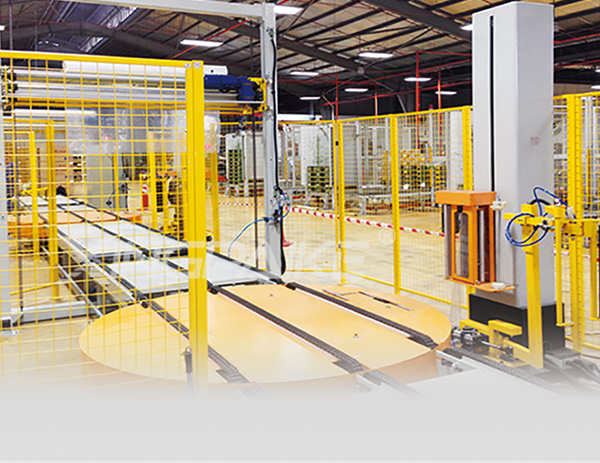

XAT300PPS-CCT全自動托盤在線纏繞包裝機
全自動在線覆頂膜纏繞包裝機可以完成在線式自動覆頂膜及自動完成托盤貨物的纏繞功能，該包裝線不需要人工在現場值守，只需要人工自動換膜卷即可。
?一、主要技術參數/性能:? ? ? ? ? ? ? ? ? ? ? ? ?
1、基本參數：
裹包尺寸：? ? ? ?（900-1000）*（900-1200）*（900-1800）mm
包裝速度：? ? ? ? ? ? 20-40托/小時（視貨物規格大?。?/span>
轉臺轉速：? ? ? ? ? ? 0-13轉/分
整機重量：? ? ? ? ? ? 2500kg
貨物延1000mm方向前進。
2、轉盤驅動部件（1套）：? ? ? ? ? ??
2.1、? 電機變頻調速；
2.2、? 轉盤減速機：法蘭剎車式
2.3、? 功率：P=1.5KW? ?電源電壓380V/3P/50HZ?
2.4、 驅動轉速：? ?n=10-20rpm（變頻調速）
2.5、 雙鏈條傳動結構。
3、膜架升降部件(1套)：
3.1、采用雙鏈條結構，膜架上升、下降速度分別可調，送膜速度可調
（XingPack公司：立柱采用冷軋鋼板，厚度完全符合國家標準，堅固耐用。導軌采用先U型導軌技術；具有雙向定位、噪音小，膜架上升下降平穩性可靠耐用，超高貨物的包裝效果比較明顯。）
3.2、膜架升降驅動減速機型號：渦輪渦桿減速機
3.3、電機功率：? ? ? ? 0.37kw
4 、機架輸送(1套)：
4.1、機架為方管鋼結構，材質Q235；
4.2、機架上部裝有傳動機構；
4.3? 輸送速度變頻可調節；
4.4? 設備滿足托盤樣式：川字型、平板型、田字型、九字墩型。
5、 膜架部件(1套)：??
5.1、膜架上安裝光電開關，自動檢測貨物的高度。
5.2、 交流變頻驅動系統
5.3、電機功率：0.37KW
5.4、膜架拉伸比為1：3，送膜速度可調；
5.5、膜架隨動機構，換膜開門安全保護；
5.6、膜架送膜擺臂回轉，接近開關控制送膜電機的啟停達到送膜的隨動；
5.7、傳動機構: 鏈條傳動。
6、上、斷膜裝置（1套）：
6.1? 纏繞完成后，自動將薄膜切斷并夾住膜頭；
6.2? 工作電壓：380V AC/3相5線/50Hz
耗氣量：1000ml/min
氣動工作壓力：0.5~0.6MPa
7、覆膜系統（1套）
設備型號：XFM1500
頂部覆膜機：
貨物高度：900mm-1800mm
覆膜效率：15-35件∕小時
覆膜控制系統的增加，在控制柜上增加人機界面觸摸屏
覆膜自動氣動切斷，切斷的同時能夠自動將斷頭夾住，以便進行下一循環包裝
覆膜升降電機功率：380V? ? 1.5KW
牽膜電機功率：380V 0.9kw
工作電壓：380V AC/3相5線/50Hz
耗氣量：1000ml/min
氣動工作壓力：0.5~0.6MPa
三、安全連鎖機構：
1 、轉盤啟動和輸送線連鎖；
2、 光電漫反射板安全原理：
3、 當主機上有物體時，輸送線上進貨等待位停止輸送等待主機信號，主機上被包裝物包裝完畢后并取走后，主機開始向進貨為提供進貨信號，并進入包裝狀態，包裝機包裝完的貨物沒有取走，主機進入待機狀態。?
四、機器性能
4.1主機部分??
10B雙鏈條結構，三排輸送， 輸送線靜態承重2000Kg??
4.2整線機臺高400mm ，采用臥式法蘭電機減速機結構。
4.3 機架材質Q235。
五、控制系統：
1、PLC可編程控制，纏繞層數及次數可設置；? ? ? ? ? ? ?
2、光電開關，自動感測貨物的高度 ；? ? ? ? ? ? ? ? ? ? ??
3、轉盤驅動為10B雙鏈傳動，定位精確；
4、薄膜系統:
4.1、膜架動力預拉拉伸機構，預拉伸可達300%。
4.2、膜架上升、下降速度分別可調，送膜速度可調。
5、本機器設有自動和手動轉換功能，更好的保證了包裝系統的運行。
該設備屬于定制機器，一經定購，不可退換。
